STM32F103C8T6最小系统板知识点总结与太阳能热水系统及部件制造

本文旨在总结STM32F103C8T6最小系统板的关键知识点，包括其核心特性、硬件组成和绘制要点，并探讨太阳能热水系统的制造流程及关键部件。内容分为两部分：第一部分聚焦STM32F103C8T6最小系统板，第二部分概述太阳能热水系统的制造。

第一部分：STM32F103C8T6最小系统板知识点总结及绘制

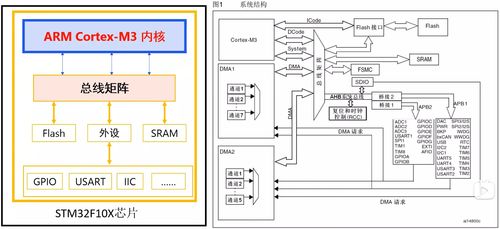

STM32F103C8T6是一款基于ARM Cortex-M3内核的微控制器，广泛应用于嵌入式系统。其最小系统板设计包括必要的外部电路，以确保芯片正常工作。

核心知识点：

1. 芯片特性：STM32F103C8T6具有72MHz主频、64KB Flash、20KB RAM，支持多种通信接口如USART、SPI、I2C。它采用LQFP48封装，适用于低成本项目。
2. 最小系统组成：最小系统板必须包括以下部分：

• 电源电路：提供3.3V稳定电压，通常使用LDO稳压器（如AMS1117-3.3），并添加去耦电容以滤除噪声。

• 时钟电路：外部晶振（8MHz用于系统时钟，32.768kHz用于RTC）和负载电容，确保时钟精度。

• 复位电路：一个简单的RC电路或专用复位芯片，用于系统重启。

• 调试接口：SWD（Serial Wire Debug）接口，便于程序下载和调试。

• BOOT配置：通过BOOT0和BOOT1引脚设置启动模式（如从Flash或系统存储器启动）。

1. 绘制要点：在设计PCB时，注意电源和地线的宽度（建议至少20mil），避免高频信号干扰。使用EDA工具（如Altium Designer或KiCad）进行布局，确保元件间距合理，并添加测试点以方便调试。

绘制最小系统板时，需遵循电磁兼容性（EMC）原则，例如将模拟和数字地分开，并使用多层板设计。推荐参考ST官方提供的原理图和PCB布局指南。

第二部分：太阳能热水系统及部件的制造

太阳能热水系统利用太阳能加热水，是一种环保节能的解决方案。其制造涉及多个关键部件和组装流程。

系统概述：

太阳能热水系统主要由集热器、储水箱、循环管道、控制系统和辅助加热部件组成。系统类型包括主动式（使用泵循环）和被动式（自然对流）。

关键部件制造：

1. 太阳能集热器：这是核心部件，通常由吸热板、透明盖板（如玻璃）和隔热层组成。制造过程包括：

• 吸热板采用铜或铝材料，表面涂覆选择性吸收涂层以提高热效率。

• 盖板使用钢化玻璃，以抵抗天气冲击并减少热损失。

• 组装时，确保密封性良好，防止漏水或热散失。

1. 储水箱：通常由不锈钢或玻璃钢制成，内部有保温层（如聚氨酯泡沫）。制造步骤包括切割、焊接和压力测试，以确保耐用性和安全性。
2. 循环管道和泵：管道采用铜或PEX材料，制造时需考虑耐高温和抗腐蚀。泵的选择取决于系统规模，制造涉及电机和叶轮的精密装配。
3. 控制系统：现代系统常集成微控制器（如STM32系列）用于温度监测和自动控制。制造包括传感器（如温度传感器）安装和电路板组装，类似于STM32最小系统板的绘制。

制造流程：

制造太阳能热水系统需遵循标准化流程：设计、材料采购、部件加工、组装和测试。测试环节包括热效率测试、压力测试和控制系统校准，以确保系统可靠运行。

总结

STM32F103C8T6最小系统板是嵌入式开发的基础，其绘制需注重电源、时钟和调试设计。太阳能热水系统制造则强调集热器、储水箱和控制系统的集成，两者都体现了工程设计的精细化和可持续性。通过结合微控制器技术，可以优化太阳能系统的智能控制，提升能源效率。
